مشخصات فنی ولوهای صنعتی

مقاله در مورد شیرآلات صنعتی دکتر فولاد

شیرآلات صنعتی برای مقاصد مختلف استفاده می شود، به عنوان مثال برای کنترل و توقف جریان در صنعت و انتخاب صحیح شیر بستگی به کارایی یک فرآیند و سیستم انتقال سیال دارد.

شیرآلات صنعتی چیست؟

شیرهای صنعتی نقش مهمی در صنعت دارند و کاربردهایی مانند روشن، خاموش و کنترل جریان سیستم های تهویه و سیستم های انتقال سیال دارند. شیرهای
برای بهینه‌سازی شرایط عملیاتی خط انتقال استفاده می‌شوند و می‌توانند در بخش‌های بالادستی، میانی و پایین‌دستی نصب شوند.

دریچه های صنعتی دستگاه های مکانیکی هستند که برای تنظیم جریان مایع یا گاز در یک سیستم، راه های عبور را باز، بسته یا تا حدی مسدود می کنند.
صنعت نفت و گاز زیرمجموعه ای از خطوط انتقال محسوب می شود و بسته به فشار، دما و شرایط عملکرد آن صنعت از شیرهای مختلفی استفاده می شود. نوع سیال
عامل مهمی در انتخاب سوپاپ، جنس بدنه، مواد دیسک و نوع محرک است.

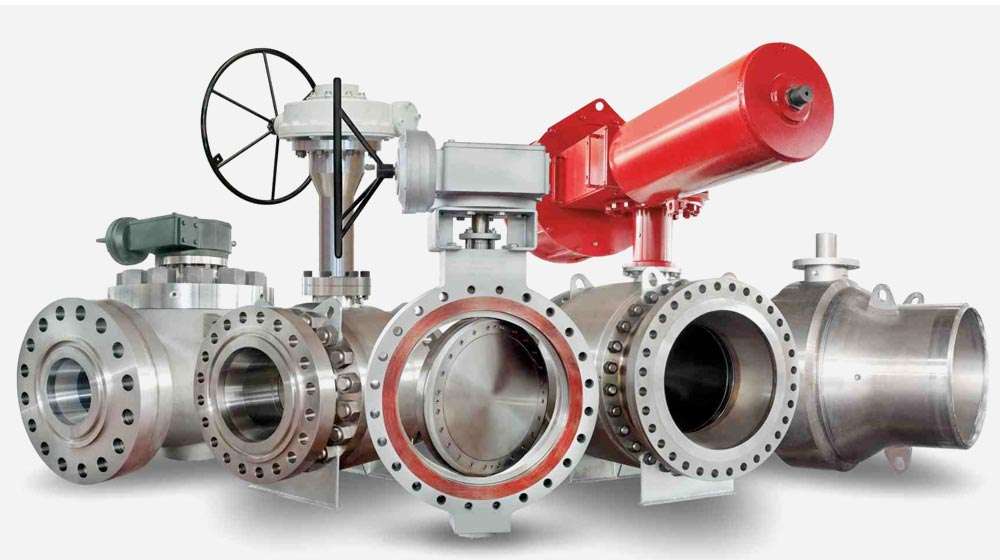

انواع شیرآلات صنعتی و کاربرد آنها

عملگر شیرآلات (actuator)

محرک شیر بسته به کاربرد دستی یا غیر دستی است. محرک های دستی به شکل چرخ دنده یا اهرم هستند که با چرخاندن دریچه در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت، شیر را باز یا بسته می کنند.
در برخی از کاربردها امکان کنترل دستی شیرها وجود ندارد و بر روی آنها یک محرک نصب می شود، از جمله:

  • دریچه های بزرگ که تحت فشار هیدرواستاتیک بالا هستند
  • شیر کنترل از راه دور.
  • اگر زمان باز، بسته شدن و کنترل شیرها بیش از حد طولانی باشد.

انواع محرک شیر آلات صنعتی

محرک الکتریکی: با تنظیم برق و تنظیم سوپاپ ها باز و بسته می شود.

محرک پنوماتیک گشتاور لازم را برای تنظیم موقعیت های مختلف دریچه ها با استفاده از نیروی هوای فشرده فراهم می کند. محرک های هیدرولیک
محرک های هیدرولیک از نیروی نفت خام برای تولید نیروی لازم برای تنظیم حالت های شیرها استفاده می کنند. محرک برقی
نوعی محرک الکتریکی.

دریچه های شیرآلات صنعتی بر اساس کاربرد:

شیرآلات کشوییجریان روشن و خاموش. شیرهای درایور
شیرآلات پروانه ای: کنترل جریان سیال استفاده می شود.
شیرآلات یکطرفه: برای کنترل جهت جریان.
شیرآلات فشار شکن: برای کنترل فشار جریان فیلتر
صافی: برای تمیز کردن مسیر جریان استفاده می شود.

نحوه اتصال شیرهای چدنی فلنجی است و هر شیر چدنی به دو فلنج نیاز دارد و همچنین نحوه اتصال شیرآلات برنجی به صورت آجدار است.

انواع شیرآلات صنعتی و کاربرد آنها

محصولات شیرآلات صنعتی

شیرآلات صنعتی مبتنی بر خدمات

شیرهای قطع و وصل On / Off

اکثر شیرها در صنایع مختلف برای باز یا بسته کردن مسیر سیال و باز گذاشتن مسیر کاملاً باز یا بسته استفاده می شوند.
نوع کانال جریان معمولا مستقیم هستند و مقاومت کمتری در برابر عبور جریان دارند.
با توجه به ساختار داخلی و ماهیت اجزای آب بندی، این شیرها را نباید در حالت نیمه باز قرار داد زیرا این امر به شیر و سایر کاربردهای آب بندی شیر آسیب جدی وارد می کند

و عمر شیر را تا حد زیادی کاهش می دهد حوادث اضطراری و غیر منتظره ای توقف جریان ایجاب می کند، شیر مورد نظر کار خود را به درستی انجام نمی دهد و باعث بروز حوادث ناگوار و گاه غیرقابل جبرانی می شود.

pipes and valves

pipes and valves

شیرهای مخصوص

طیف گسترده ای از شیرهای ویژه برای صنایع خاص توسعه یافته است، به عنوان مثال می توان به اسکراپر اشاره کرد
دریچه‌ها، که دریچه‌های توپی اصلاح‌شده برای دسترسی به لوله خوک‌ها از طریق یک در هستند.

خواص شیرآلات سیال و شرایط عملکرد آن

خواص سیال قابل کنترل تأثیر عمده ای بر طراحی و مواد دارد
ساخت سوپاپ صنعت لوله کشی، در طول سال ها، طیف گسترده ای از شیرها را توسعه داده است
طرح ها و موادی که عملاً تمام سیالات مورد استفاده را مدیریت می کند. انتخاب شیر باید
دبی سیال، دما، فشار، ویسکوزیته، چگالی و ترکیب را در نظر بگیرید، به عنوان مثال. محتوای
مواد جامد (در صورت وجود)، مخلوط گاز/مایع و غیره. شیر باید برای مقاومت در برابر نتیجه مناسب باشد.
خوردگی و فرسایش و در صورت لزوم، شیرآلات ممکن است برای عدم نگهداری داخلی سیالات طراحی شود.
ملاحظات مهم عبارتند از:
• انسداد نشتی داخلی و خارجی به ویژه هنگام دست زدن به مایعات سمی یا انفجاری و در داخل
به طور کلی برای جلوگیری از اثرات زیست محیطی نشت به محیط.
• طراحی ایمنی در برابر آتش برای حفظ یکپارچگی داخلی و خارجی آن در هنگام احاطه شیر
توسط شعله های آتش
• طراحی ضد دمیدن ساقه که از بیرون راندن ساقه از بدنه شیر جلوگیری می کند
در صورت فشار بیش از حد داخلی
• طراحی آنتی استاتیک که با استفاده از آن از برقی بودن تمامی اجزای شیر اطمینان حاصل می شود
به هم متصل هستند، به طوری که هیچ الکتریسیته ساکن نمی تواند جرقه ایجاد کند.

اتصال به خط لوله

چندین روش برای اتصال شیرها به سیستم های لوله کشی وجود دارد:
• فلنج: انتهای شیر دارای فلنج های نامی مناسب در اشکال مختلف می باشد.
• ویفر: شیر با سطوح آب بندی مناسب ارائه می شود و بین فلنج های خط محبوس می شود.
• جوش لب به لب: انتهای شیر برای جوشکاری لب به لب به سیستم لوله کشی می شود
• جوش سوکت: انتهای سوپاپ ماشین کاری می شود تا امکان نصب در سوکت های روی لوله را فراهم کند.
• رزوه دار: دریچه با سرهای پیچ مادگی یا نر طبق استانداردهای مختلف به پایان می رسد.
• اتصالات فشاری (گیره): انتهای شیر را می توان با اتصالات فشاری، عمدتاً ارائه کرد.
برای اتصالات بهداشتی استفاده می شود

برند شیرآلات چدنی

  • شیرآلات چدنی میراب
  • شیرآلات چدنی وگ ایران بی همتا
  • شیرآلات چدنی فاراب
  • شیرآلات چدنی سام
  • شیرآلات چدنی زتکاما
  • شیرآلات چدنی اکون

برند شیرآلات برنجی

  • شیرآلات برنجی کیز ایران
  • شیرآلات برنجی سیم ایتالیا
  • شیرآلات برنجی کیتز
  • شیرآلات برنجی سام
  • شیرآلات برنجی امین
  • شیرآلات برنجی سامین
  • شیرآلات برنجی شیلان

در صورتی که برند شیرآلات صنعتی مورد نیاز شما در لیست برندهای فوق قرار نگرفته می توانید با واحد فروش دکتر فولاد به شماره 02166672577 تماس حاصل فرمایید.



سوالات متداول

شیر یک عنصر مکانیکی است که در سیستم‌های لوله‌کشی برای راه‌اندازی، توقف، باز کردن، کنترل یا تنظیم جریان یا فشار سیال با تغییر مسیر عبور از لوله استفاده می‌شود.

 در یک سیستم صنعتی و در هر سیستم لوله کشی، از شیرهایی برای محدود کردن، توقف یا کنترل جریان سیال استفاده می شود. به طور خاص، از برخی از شیرهای صنعتی برای: کنترل سرعت خنک کننده آب از طریق خطوط خنک کننده برای تنظیم دما استفاده می شود.

نمونه هایی از شیرهای یک چهارم چرخشی عبارتند از: شیرهای توپی، شیرهای پلاگین و شیرهای پروانه ای. 2 نوع متمایز از شیرهای خطی وجود دارد: ساقه بالارونده (چند چرخشی) و محوری. در حالی که هر دو نوع شیر به حرکت خطی مانع جریان تکیه می کنند، اما در ساخت و کار بسیار متفاوت هستند.

انتهای جوش داده شده شیر به شکل یک سوکت است که لوله در آن وارد شده و سپس به شیر جوش داده می شود. این اتصال در درجه اول برای شیرهای کوچک استفاده می شود که بیش از 2 اینچ نیست. انتهای شیر و لوله به یکدیگر متصل شده و سپس جوش داده می شود تا اتصال ایجاد شود.

این قطعات شامل نشیمنگاه سوپاپ، دیسک، گلند، اسپیسر، راهنما، بوشینگ و فنرهای داخلی است.

شیر، در مهندسی مکانیک، وسیله ای برای کنترل جریان سیالات (مایعات، گازها، دوغاب) در یک لوله یا محفظه دیگر. کنترل با استفاده از یک عنصر متحرک است که باز، بسته، یا تا حدی مانع از یک دهانه در یک گذرگاه می شود.

شیرهای توپی شاید قابل اعتمادترین نوع شیر باشند و معمولاً برای قطع آب اصلی و برای قطع خطوط انشعاب استفاده می شوند.

ساده‌ترین و بسیار قدیمی‌ترین شیر به سادگی یک فلپ آزادانه است که به سمت پایین حرکت می‌کند تا جریان سیال (گاز یا مایع) را در یک جهت مسدود کند، اما زمانی که جریان در جهت مخالف حرکت می‌کند توسط خود جریان به سمت بالا رانده می‌شود. این شیر چک نامیده می شود، زیرا از جریان در یک جهت جلوگیری می کند یا “بررسی” می کند.

دریچه های آهنگری با استفاده از روش آهنگری ایجاد می شوند که شامل شکل دادن به فلزات و آلیاژها در حالی که به شکل جامد هستند. ابزارهای حرارتی و اندازه صنعتی نیروهای فشاری را برای خم کردن فلزات و آلیاژها ایجاد می کنند و از قالب ها برای برش و شکل دادن به مواد برای ایجاد دریچه های خاص استفاده می شود.
